Khớp Nối Mềm Inox Áp Lực Cao

Liên hệ
Còn hàng

Brand: EFR - Model: EFH Series
Xuất xứ: Turkey (Thổ Nhỹ Kỳ) / USA

Kiểu kết nối:
Nối mặt bích, ren, rắc co,... các loại.
Áp suất: lên tới 195.2 bar (1/4"- 2 braid)

Vật liệu:
Ống mềm: Inox ANSI 316L / 321L
Lưới bọc: Inox AISI 304 / 316
Phụ kiện kết nối: Inox 304 / 316, Thép, Gang hoặc vật liệu khác.

Khớp nối mềm inox áp lực cao là loại khớp nối được lắp đặt xen kẽ giữa các đường ống có vật liệu chính là Inox (Stanless Steel). Sản phẩm được sản xuất trực tiếp bởi E-Flex Việt Nam cho khả năng chịu áp lực làm việc cao lên tới 195.2 bar (1/4" - 2 braid), nhiệt độ làm việc lên tới 500 độ C. Khớp nối mềm inox mang lại khả năng di chuyển linh động cho đường ống, chống lại nguy cơ hư hỏng đường ống do hiện tượng rung lắc, chấn động xấu.

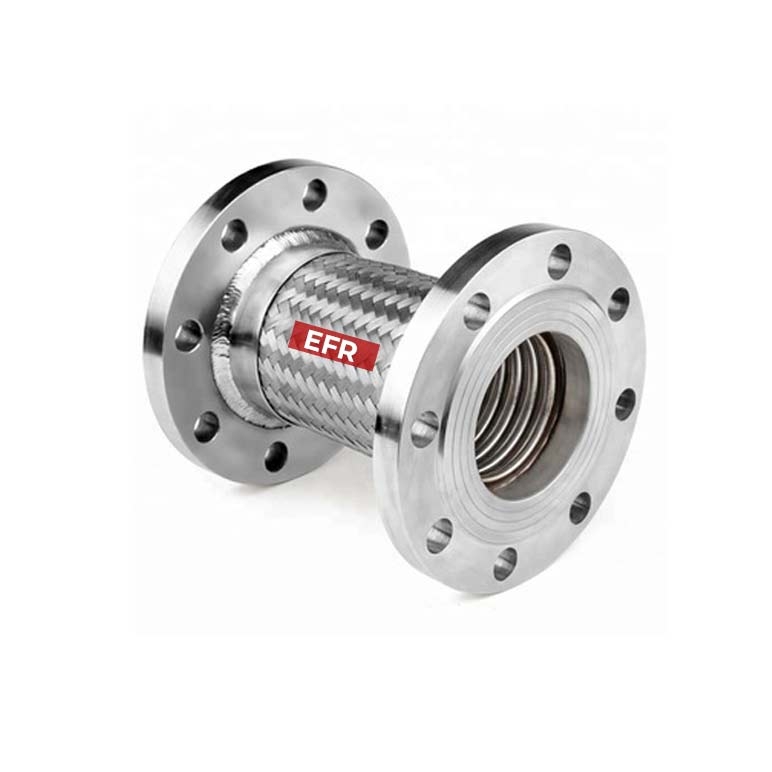

Khớp Nối Mềm Inox Áp Lực Cao

Cấu Tạo Khớp Nối Mềm Inox Áp Lực Cao

Sản phẩm được E-Flex Việt Nam sản xuất trực tiếp theo yêu cầu với cấu tạo gồm 2 thành phần chính như sau:

Khớp Nối Mềm Inox Áp Lực Cao

- Phần thân khớp nối: bao gồm ống ruột gà dạng sóng (còn gọi là ống bellow) và lớp bện bằng inox giúp tăng khả năng chịu áp của khớp nối lên cao.

- Phần đầu nối: đầu nối có thể là mặt bích các tiêu chuẩn DIN, JIS, ANSI, BS hoặc dạng lắp ren, rắc co,.. đáp ứng hầu hết các loại trên thị trường.

Quý khách hàng có thể gửi yêu cầu sản xuất tuỳ chỉnh theo thực tế: Chiều dài, kiểu kết nối, áp suất, nhiệt độ, môi chất, size ống. E-Flex Việt Nam sẽ trực tiếp tư vấn sản xuất một cách chính xác và tiết kiệm chi phí tối đa.

Thông Số Kỹ Thuật Khớp Nối Mềm Inox Áp Lực Cao

- Thông số kỹ thuật:

Đường kính danh nghĩa: 6A ÷ 300A (hay DN6 - DN300).
Chiều dài tuỳ chỉnh: 200, 300, 400, 500, 600, 800, 1000MM cho tới 10M trở lên.
Đầu nối: Tiêu chuẩn bích JIS 10K, 20K; ANSI 150, 300; BS PN10, PN10,PN16, rắc co, ren,...
Vật liệu: Ống mềm: Inox ANSI 316L / 321L; Lưới bọc: Inox AISI 304 / 316.


- Bảng tra cứu thông số kỹ thuật khớp nối mềm inox

Khớp Nối Mềm Inox Áp Lực Cao


Ưu Điểm Của Khớp Nối Mềm Inox

❖  Đáp ứng hầu hết kích cỡ đường ống (hơn 18 size từ 1/4" trở lên).

❖  Đáp ứng hầu hết kiểu kết nối (hơn 10 kiểu kết nối thông dụng).

❖  Đáp ứng hầu hết môi chất, vị trí lắp (xem chi tiết ở dưới).

❖  Làm việc tốt trong điều kiện khắc nghiệt (nhiệt độ, áp suất).

❖  Biên nhiệt độ làm việc siêu rộng: -80/+427 °C.

❖  Biên áp suất làm việc rộng: 0 lên tới 195 bar (size 1/4").

❖  Khả năng uốn cong linh động: Min 28mm (size 1/4").



Cam Kết Chất Lượng:

❖  100% ống Inox không gỉ nhập khẩu: AISI 321(standard), AISI 316L.

❖  100% kiểm thử trước khi xuất xưởng (khí nén hoặc thủy lực).



Ứng Dụng Phù Hợp Với Các Đường Ống:

Hệ thống HVAC

Cấp & xử lý nước

Sản xuất hoá chất

Thực phẩm & nước giải khát

Khí Gas

Hơi nóng & nước nóng

Hàng hải

Và các ứng dụng trong hệ thống ống dẫn công nghiệp.



Các Kiểu Đầu Nối:

Kết nối mặt bích loại cố định

Kết nối mặt bích loại xoay

Kết nối hàn kiểu Socket or Butt-Weld

Kết nối ren trong, ren ngoài

Kết nối dạng kẹp Clamp

Kết nối dạng Camlock coupling

(Vui lòng liên hệ với các kiểu kết nối khác)

  Xem hình ảnh các đầu nối phổ biến của khớp nối mềm inox EFR



Vật Liệu Cấu Thành:

Ống mềm: Inox ANSI 316L / 321L

Lưới bọc: Inox AISI 304 / 316

Phụ kiện kết nối: Inox 304 / 316, Thép, Gang hoặc vật liệu khác.
