Tiêu Chuẩn Mặt Bích JIS 5K, JIS 10K, JIS 16K, JIS 20K Thông Số Chi Tiết

Khi làm việc liên quan đến mặt bích (Flanger), chúng ta chắc chắn sẽ đụng chạm tới các tiêu chuẩn kỹ thuật của chúng. Trong đó tiêu chuẩn mặt bích JIS 5K, JIS 10K, JIS 16K, JIS 20K là chuẩn bích có tần suất gặp rất lớn do tính phổ biến của nó. Vậy cụ thể các tiêu chuẩn mặt bích JIS 5K, JIS 10K, JIS 16K, JIS 20K là như thế nào và thống số chi tiết ra sao?


Tiêu Chuẩn Mặt Bích JIS 5K, JIS 10K, JIS 16K, JIS 20K Thông Số Chi Tiết


Tiêu Chuẩn Mặt Bích JIS 5K, 10K, 16K, 20K Là Gì?

Tiêu chuẩn mặt bích JIS là tiêu chuẩn đến từ Nhật Bản, trong đó JIS viết tắt tiếng anh của "Japan Industrial Standard" nghĩa là Tiêu chuẩn công nghiệp Nhật Bản. Đây là bộ các tiêu chuẩn được sử dụng rộng rãi tại Nhật Bản và một số nước Châu Á. Chuẩn mặt bích JIS được chia ra nhiều phân loại con như: JIS 5K, JIS 10K, JIS 16K, JIS 20K.

Tóm tắt nhanh:

Viết tắt tiếng anh: Japan Industrial Standard
Nguồn gốc: Nhật Bản
Nơi thông dụng: Nhật Bản, các nước Châu Á
Các phân loại con: JIS 5K, JIS 10K, JIS 16K,...

Tiêu chuẩn công nghiệp chung tại Nhật Bản được hình thành từ năm 1921 với tên JES (Japanese Enginese Standard). Sau nhiều lần sửa đổi và cập nhật, tới 01/10/2008 thì được đổi tên thành tiêu chuẩn JIS (Japan Industrial Standard) và được đưa vào sử dụng như tiêu chuẩn mới chính thức. Theo đó các sản phẩm mặt bích theo chuẩn cũ hết hiệu lực vào 30/10/2008 và phải sản xuất và in ấn theo chuẩn JIS mới.

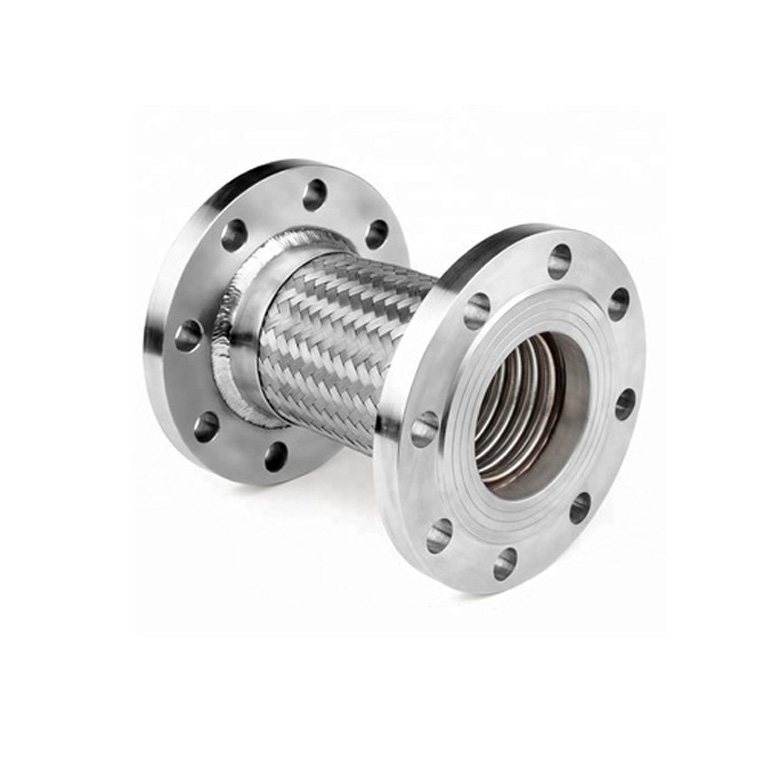

Ống Nối Mềm Inox Mặt Bích EFR
Tiêu chuẩn bích JIS trên thực tế được dùng rất nhiều với Khớp nối mềm inox EFR. Hãy tìm hiểu ứng dụng tuyệt với của chuẩn bích này.

Xem dòng khớp nối mềm inox mặt bích




1. Tiêu chuẩn bích JIS 5K:

Tiêu chuẩn bích JIS 5K đáp ứng áp suất làm việc tới 5 bar với các kích thước thông số như sau:

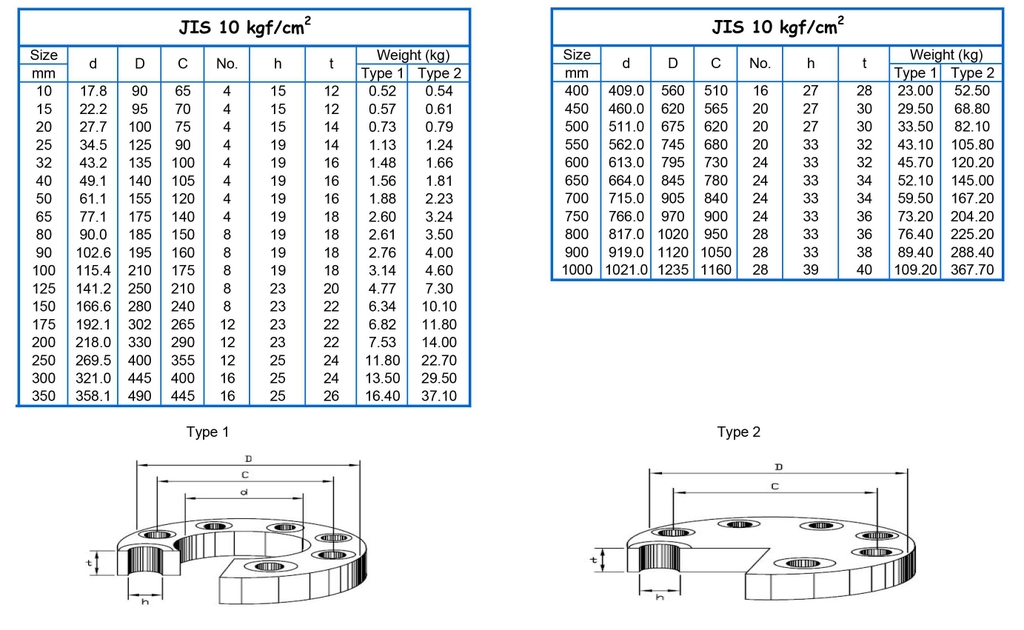

2. Tiêu chuẩn bích JIS 10K:

Tiêu chuẩn bích JIS 10K đáp ứng áp suất làm việc tới 10 bar với các kích thước thông số như sau:

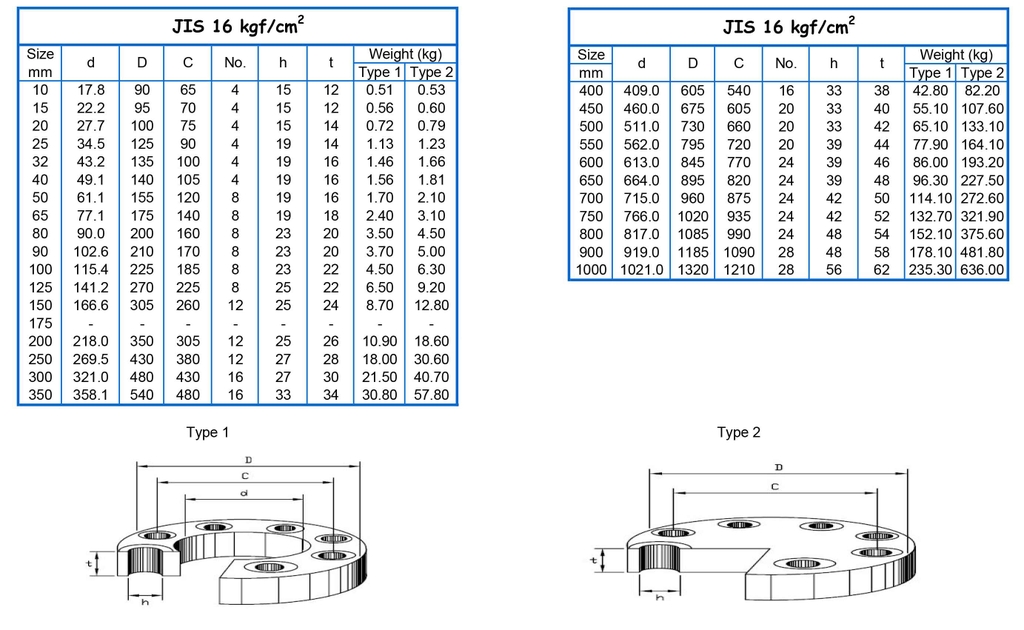

3. Tiêu chuẩn bích JIS 16K:

Tiêu chuẩn bích JIS 16K đáp ứng áp suất làm việc tới 16 bar với các kích thước thông số như sau:

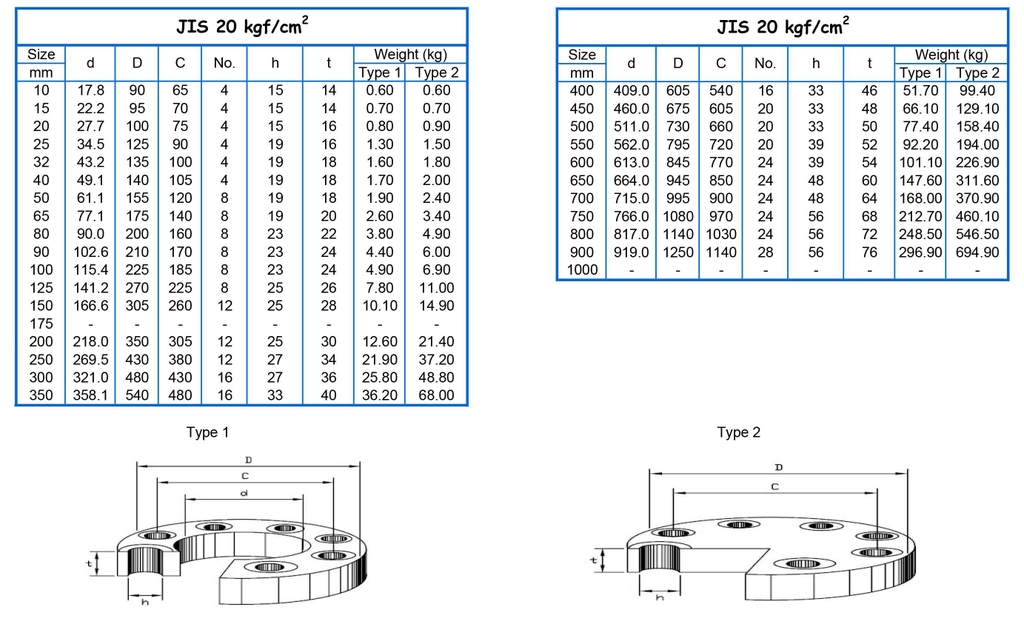

4. Tiêu chuẩn bích JIS 20K:

Tiêu chuẩn bích JIS 20K đáp ứng áp suất làm việc tới 20 bar với các kích thước thông số như sau:

Thông qua bài viết trên chúng tôi đã gửi đến bạn bảng tra thông số kỹ thuật của tiêu chuẩn mặt bích JIS là loại có độ phổ biến cao trên thị trường Việt Nam hiện nay. Các thông tin trên được dẫn từ các nguồn tài liệu có độ tin cậy cao như Wikipedia, Viện tiêu chuẩn quốc gia Hoa Kỳ,...

Lưu ý: Mặc dù chúng tôi được dẫn từ các nguồn tin cậy cao nhưng bài viết này chỉ mang tính tham khảo. Vì vậy chúng tôi tuyên bố miễn trừ mọi trách nhiệm với bất kỳ sự việc nào của bạn do lấy thông số từ bài viết này.
