Khớp Nối Mềm Inox Lắp Cho Máy Bơm, Động Cơ

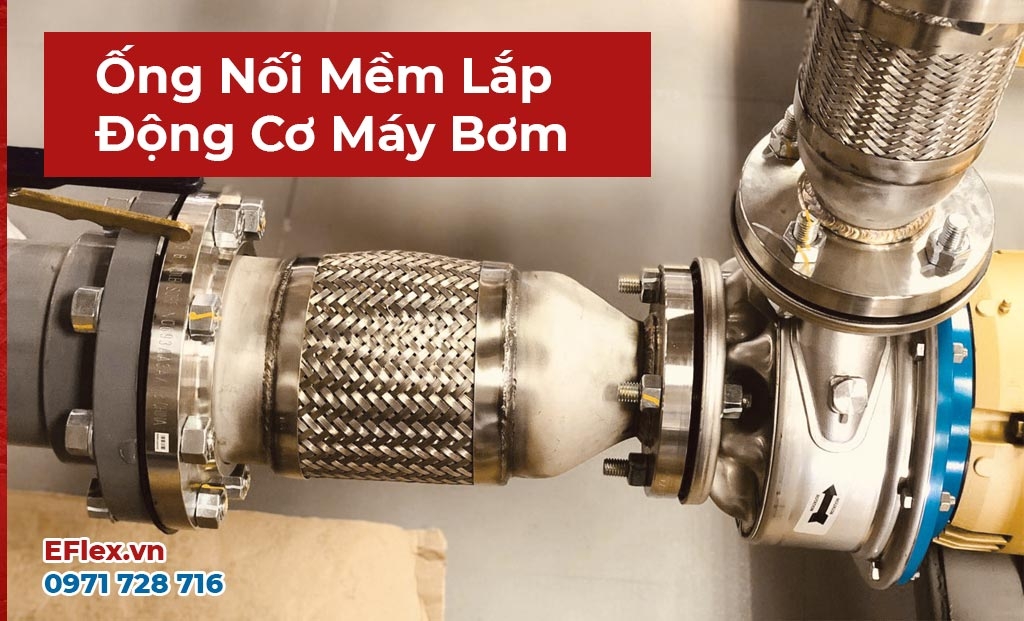

Khớp nối mềm dùng cho Máy bơm / Động cơ là thiết bị rất cần thiết trong quá trình thiết kế và lắp đặt hệ thống đường ống. Khớp nối mềm inox hay ống chống rung inox có tác dụng bảo vệ đường ống; triệt tiêu rung lắc, chấn động có hại và cho phép dịch chuyển đường ống một cách linh động.


Khớp Nối Mềm Inox Lắp Cho Máy Bơm, Động Cơ

Vì sao cần trang bị khớp nối mềm cho máy bơm, động cơ?

Đối với bất kỳ hệ thống đường ống nào, máy bơm hay động cơ nói chung là các vị trí mang lại rủi ro an toàn rất lớn. Bản thân động cơ trong quá trình làm việc sẽ tạo ra hiện tượng rung lắc, chấn động đặc biệt là khi làm việc với công suất lớn. Sự rung lắc về lâu dài sẽ tác động xấu lên đường ống, phá vỡ cấu trúc ổn định dẫn tới rạn nứt, vỡ, hư hỏng.

Chính vì vậy, ngay từ khâu thiết kế đòi hỏi các kỹ sư phải tính toán và đưa các khớp nối mềm inox vào bản vẽ một cách phù hợp. Về cơ bản, khớp nối mềm được thiết kế đặc biệt có khả năng "uốn mềm", hấp thụ được rung lắc, cách ly rung lắc giữa máy bơm và đường ống.

BÁO GIÁ KHỚP NỐI MÊM INOX CÁC LOẠI MỚI NHẤT



Cấu tạo của khớp nối mềm inox

Cấu tạo của khớp nối mềm inox - ống chổng rung inox trên thực tế bao gồm 3 thành phần chính:

● Phần đầu nối: chính là kiểu kết nối với máy bơm hay máy móc động cơ.
Mặt bích JIS, DIN, BS,.. hoặc đầu nối ren, rắc co, đầu côn.

● Phần thân ống: đây là bộ phận chịu trách nhiệm chính, nó có khả năng uốn mềm khá linh động (trên thực tế được gọi là ống ruột gà, ống bellow).

● Phần bện: lớp bện bên ngoài giúp bảo vệ thân ống khỏi ngoại lực và tăng khả năng chịu áp lực.
  Xem chi tiết bài viết Cấu tạo của khớp nối mềm inox



Yêu Cầu Kỹ Thuật Của Khớp Nối Mềm Inox

Bạn đang cần đặt mua khớp nối mềm cho máy bơm, động cơ nhưng không biết phải làm như thế nào? Dưới đây, E-Flex Việt Nam với vai trò là nhà sản xuất sẽ giúp bạn nắm rõ.

Yêu cầu kỹ thuật của khớp nối mềm inox phục vụ đặt mua - sản xuất:

1️⃣  Mã hàng, hạng mục vật tư: được cung cấp bởi tổ chức của bạn.
2️⃣  Tên hàng hoá: khớp nối mềm inox, ngoài ra còn có các tên gọi cũng chỉ loại sản phẩm này đó là ống chống rung inox, ống nối mềm inox, Flexible metal hose (tiếng anh).
3️⃣  Chiều dài phủ bì (leght): đo đạc bằng thước đo kỹ thuật từ mép ngoài cùng của 2 đầu nối với nhau.
4️⃣  Kích cỡ ống (Size): đo đạc và cung cấp bằng đơn vị DN/Inch/ø (thường được xác định tương đương kích cỡ đầu nối).
5️⃣  Kiểu kết nối (Fitting/connecter): bao gồm đầu kết nối vào và đầu kết rối ra. Có nhiều loại như: mặt bích, rắc co, đầu hàn,.. tuỳ thực tế (tốt nhất hãy đính kèm hình ảnh thực tế).
6️⃣  Áp suất (Pressure): bao gồm áp suất làm việc và áp suất kiểm thử (nếu cần).
7️⃣  Nhiệt độ(Temperature): bao gồm nhiệt độ làm việc và nhiệt độ kiểm thử (nếu cần).
8️⃣  Vật liệu cấu thành(Materials): nguyên liệu đề nghị cho thân ống, lớp bện, đầu nối. Thường là Inox 321 hoặc Inox 304 hay Inox 316L tuỳ thuộc môi chất.
9️⃣  Loại môi chất lỏng (Liquid type): môi chất sử dụng chảy trong đường ống là gì? axit loại nào, nồng độ ra sao? nước sinh hoạt hay dầu?.

Ngoài ra có thể cung cấp Bản vẽ kỹ thuật chi tiết: khuyến nghị nên cung cấp bản vẽ kỹ thuật với những đơn hàng đỏi hỏi độ chính xác cao.

  Xem chi tiết bài viết Yêu cầu kỹ thuật của khớp nối mềm inox

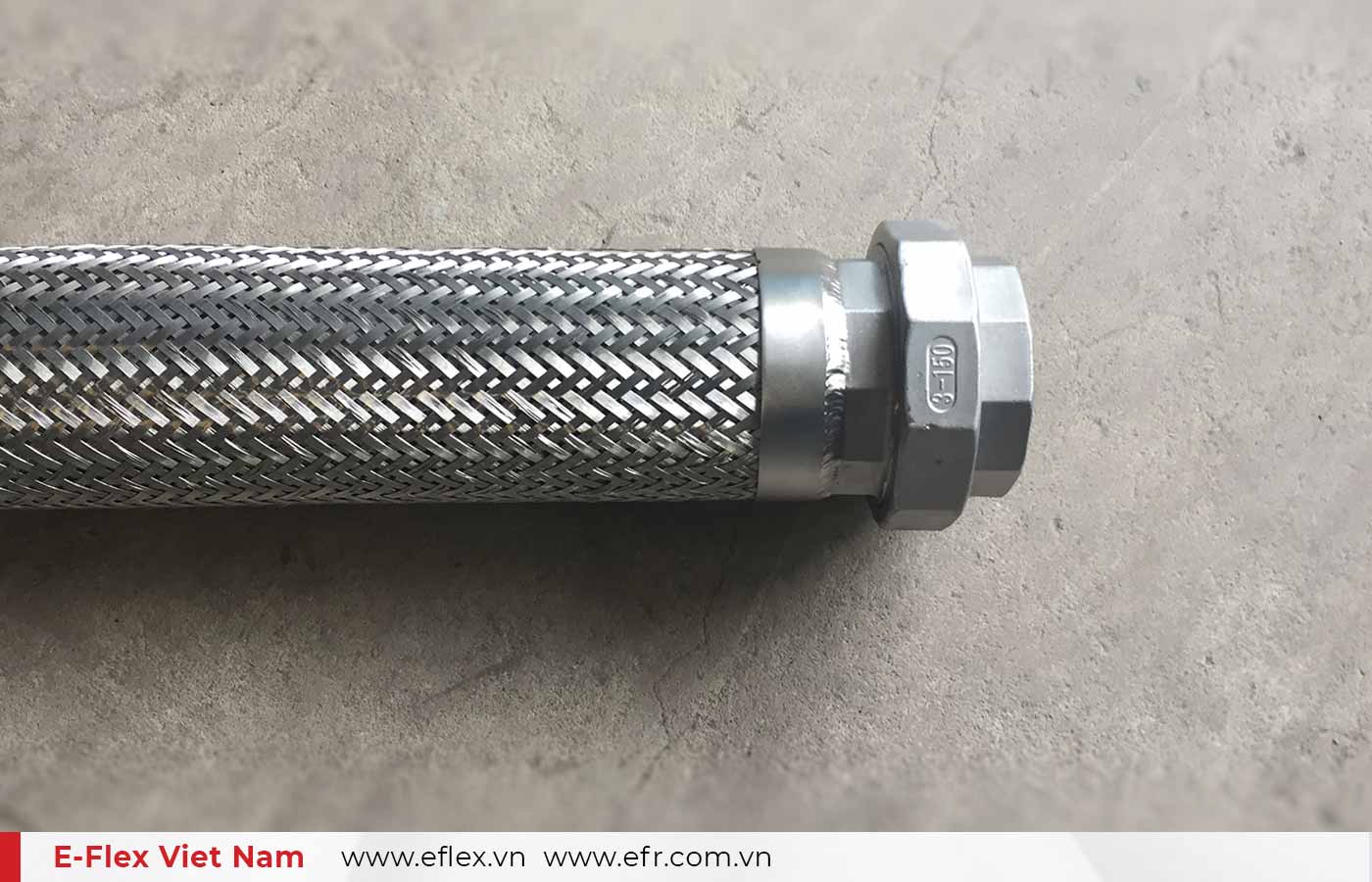

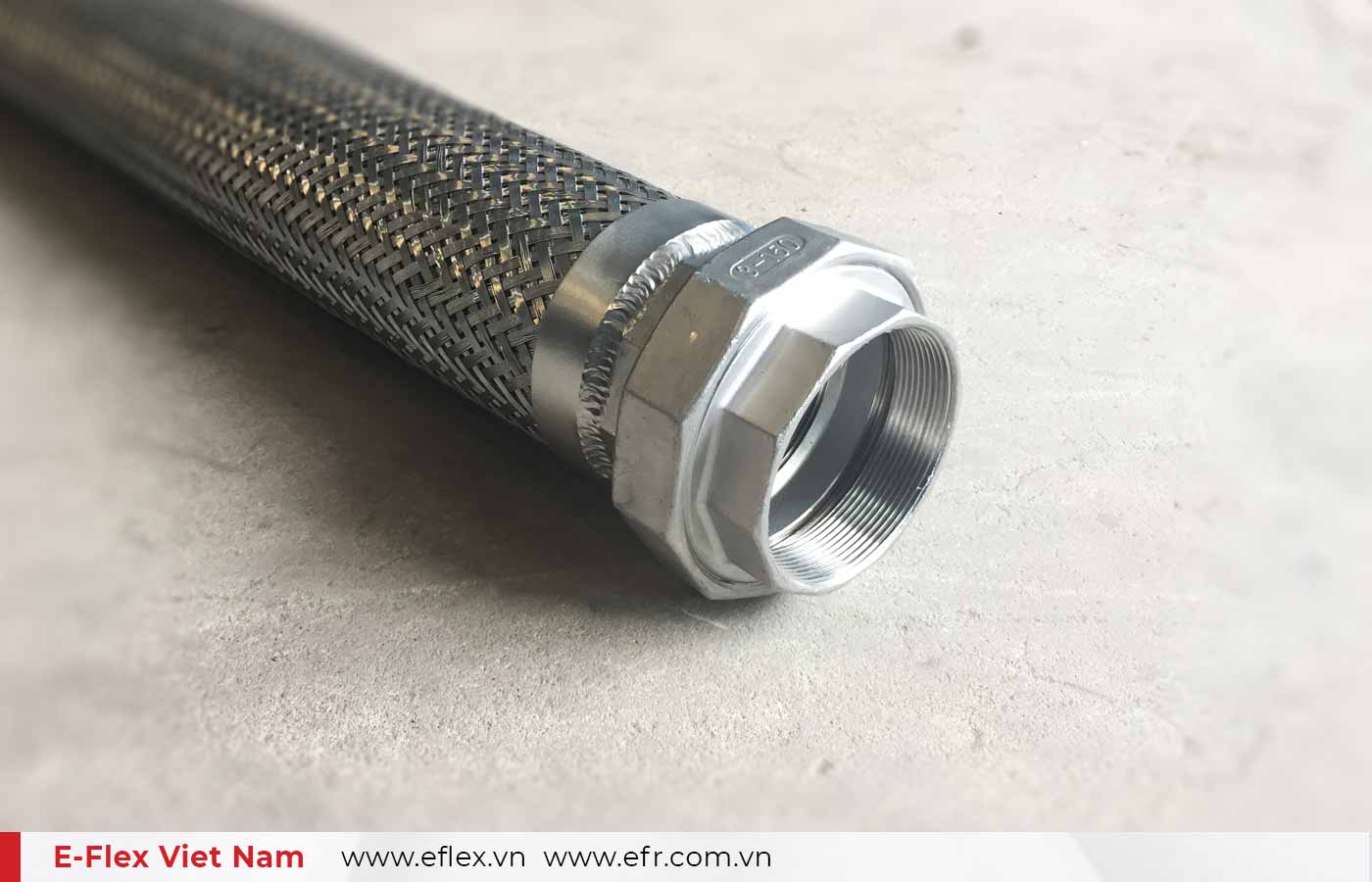

Một vài hình ảnh Ống chống rung inox sản xuất tại E-Flex Việt Nam:
